BHD1.5 Series

Type: BHD Heavy-Duty Series

Input Size:

Processed Materials:

Applications:

Detailed description

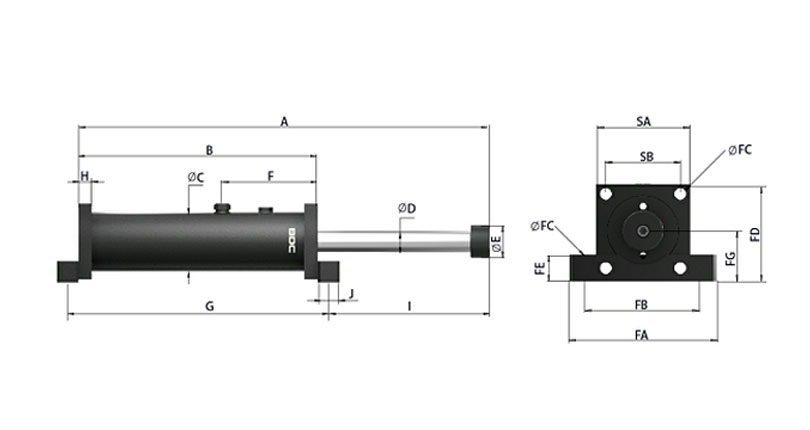

BHD1.5 Series(图1)

Parameters

Model	Stroke （mm） S	Max.Energy /Cycle （Nm/C） ET	Max.Energy /Hour (Nm/hr) ETC	Max. Damping Force （N） Fp	Nominal Recoil Force （N）	Flange Dimension （mm）			Weight （kg）
Model	Stroke （mm） S	Max.Energy /Cycle （Nm/C） ET	Max.Energy /Hour (Nm/hr) ETC	Max. Damping Force （N） Fp	Nominal Recoil Force （N）	SA	SB	Bolt Specification	Weight （kg）
BHD1.5x2	50	3200	189000	70000	220	120	90	M12	10
BHD1.5x4	100	6100	368000	70000	220	120	90	M12	12
BHD1.5x6	150	9100	546700	70000	220	120	90	M12	12
BHD1.5x8	200	12200	732500	70000	220	120	90	M12	13
BHD1.5x10	250	15200	78100	70000	220	120	90	M12	14
BHD1.5x12	300	18300	877900	70000	220	120	90	M12	16
BHD1.5x14	350	20900	972900	70000	220	120	90	M12	17
BHD1.5x16	400	23300	1069800	60000	220	120	90	M12	18
BHD1.5x18	450	25300	1166700	48000	220	120	90	M12	19
BHD1.5x20	500	27200	1263600	39000	220	120	90	M12	20
BHD1.5x24	600	35500	1457400	28000	220	120	90	M12	23
BHD1.5x28	700	33600	1649300	21000	220	120	90	M12	27
BHD1.5x32	800	36500	1839300	16460	220	120	90	M12	32

Dimension （Unit：mm）

Model	A	B	C	D	E	F	G	H	I	J	FA	FB	FC	FD	FE	FG
BHD1.5x2	310	208	90	28	50	144	240	20	86	32	165	140	14	125	32	65
BHD1.5x4	410	258	90	28	50	144	290	20	136	32	165	140	14	125	32	65
BHD1.5x6	510	308	90	28	50	144	340	20	186	32	165	140	14	125	32	65
BHD1.5x8	613	360	90	28	50	144	392	20	237	32	165	140	14	125	32	65
BHD1.5x10	715	411	90	28	50	144	443	20	288	32	165	140	14	125	32	65
BHD1.5x12	817	462	90	28	50	144	494	20	339	32	165	140	14	125	32	65
BHD1.5x14	918	512	90	28	50	144	544	20	390	32	165	140	14	125	32	65
BHD1.5x16	1019	563	90	28	50	144	595	20	440	32	165	140	14	125	32	65
BHD1.5x18	1121	614	90	28	50	144	646	20	491	32	165	140	14	125	32	65
BHD1.5x20	1223	665	90	28	50	144	697	20	542	32	165	140	14	125	32	65
BHD1.5x24	1427	767	90	28	50	144	799	20	644	32	165	140	14	125	32	65
BHD1.5x28	1692	868	90	28	50	144	900	745	644	32	165	140	14	125	32	65
BHD1.5x32	1830	968	90	28	50	144	100	846	644	32	165	140	14	125	32	65
